نورگیر استین گلس قرارگاه شهید مدنی

پروژه نورگیر سقفی جدید استین گلس قرارگاه شهید مدنی  توسط مجموعه آرچی تاج طراحی و در حال اجرا می باشد .

این پرژه درووید ساختمان وی آی پی قرار دارد که محل پذیرایی از میهمانان خاص می باشد .

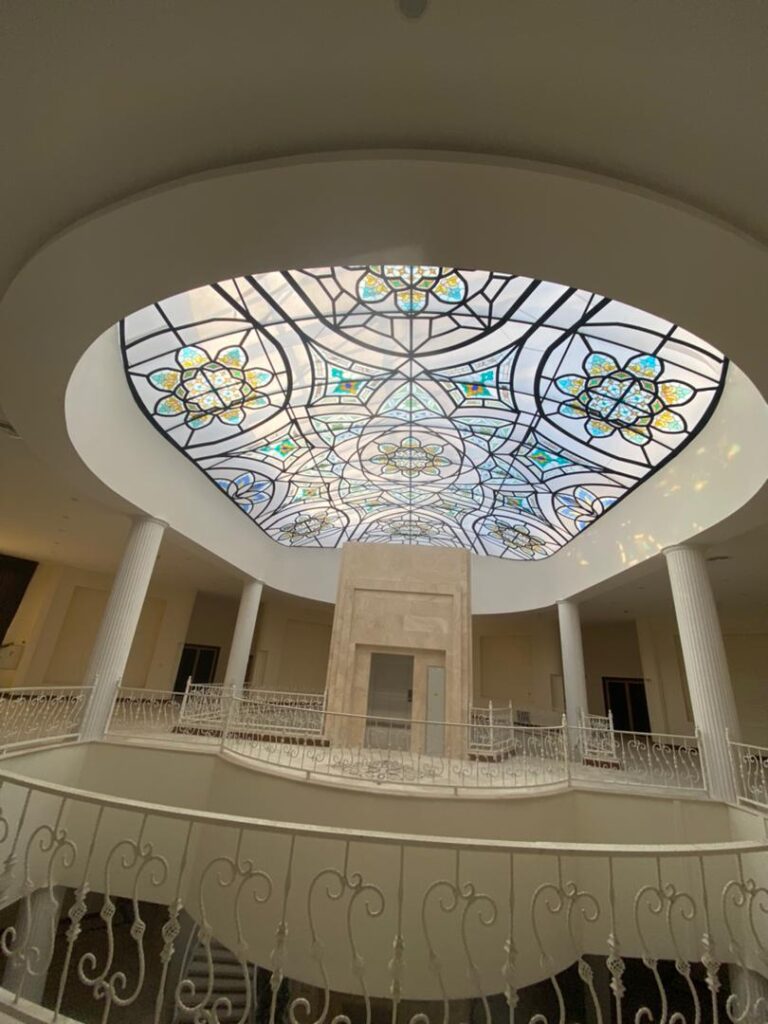

ابعاد این نورگیر با مقطعی بیضی مانند به قطر دهانه  24 متر در 18 متر می باشد که جزء نورگیرهای دهانه بزرگی است که در ایران نمونه کمی همانند آن وجود دارد که با پوشش استیند گلس ساخته شده باشد .

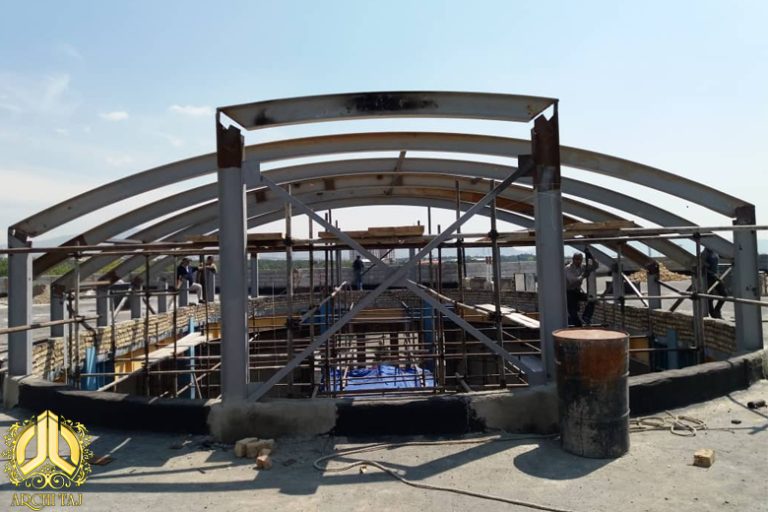

با رایزنی های صورت گرفته بین مهندس جامه بزرگ و مدیران ارشد قرارگاه و پس از انجام فاز صفر مطالعاتی و با توجه به خواسته های کارفرما تصمیم بر ان شد تا سازه ای نعلی شکل بر روی نورگیر اجرا گردد و سپس در زیر این سقف سازه کاذب استیند گلس قرار گیرد . کناره های این نورگیر نیز پوشیده شود تا صرفا نور از قسمت ووید داخل شود .

با توجه به نقشه های معماری و سازه این ساختمان و نظر معمار مجموعه بر داشتن نقوشی از طرحهای ایرانی گروه فنی مجموعه آرچی تاج دست به اقدام جدیدی از ساخت سازه های ترکیبی زد . استفاده از ورقهای سی ان سی شده در ترکیب با استیند گلس که به صورت پانچ ترکیبی خواهند بود که در نهایت طرح بصری مورد نظر کارفرما اجرایی خواهد شد .

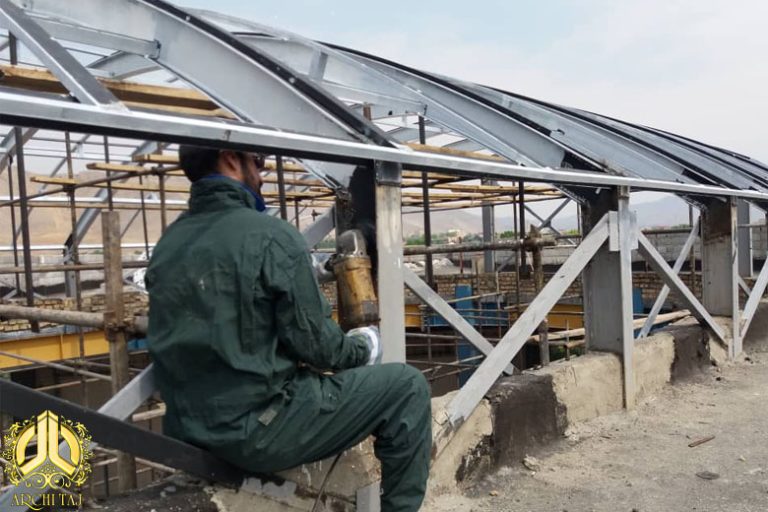

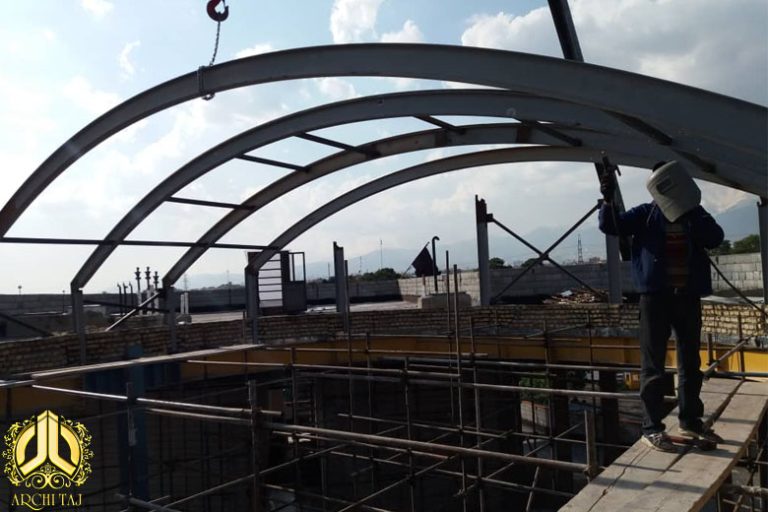

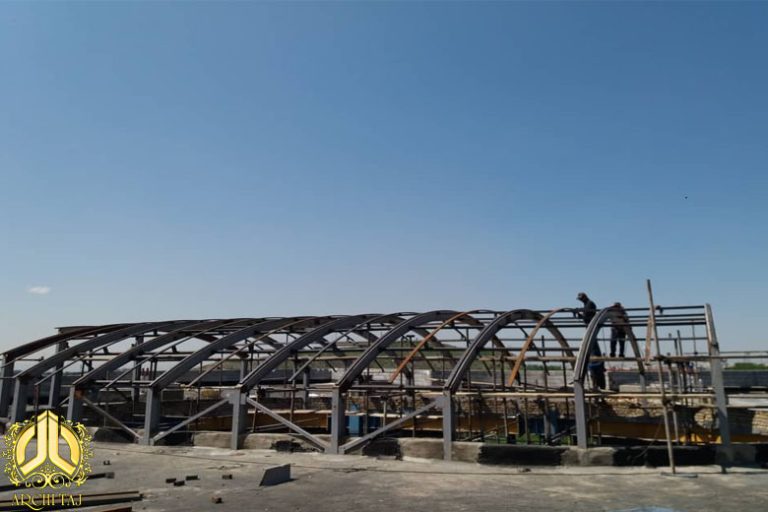

اسکلت این سازه پس از طراحی در نرم افزار سب و مدل شدن آن و تایید مهندس سازه مجموعه و دریافت تاییدیه های لازم نظام مهندسی , در کارخانه سازه آرچی تاج آغاز به تولید گردید . با انتقال مقاطع نورد شده و آماده شده به محل پروژه مونتاژ سازه شروع شد و تیم های اجرایی و جوشکاری آرچی تاج زیر نظر مهندس ناظر جوش کلیه مقاطع را نصب و سازه را برپا کردند .

خانم مهندس توت زاری طراحی شیشه های استین گلس را بر عهده داشتند که با توجه به طرحهای اولیه دفتر معماری این طرحها بایستی به نقشه های اجرایی تایید می شدند همچنین نقشه ها بایستی با نقوش سی ان سی ورق نیز مطابقت داده می شد تا در زمان نصب کلیه فرم ها به درستی در کنار هم قرار گیرند تا به صورت یکپارچه دیده شوند .

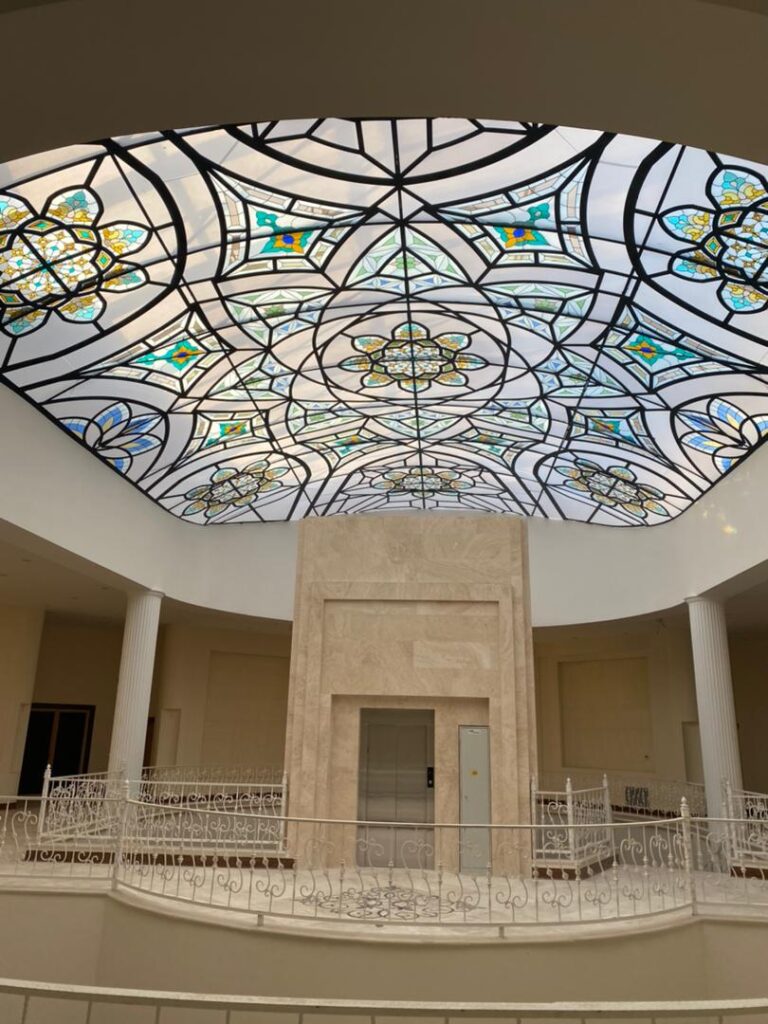

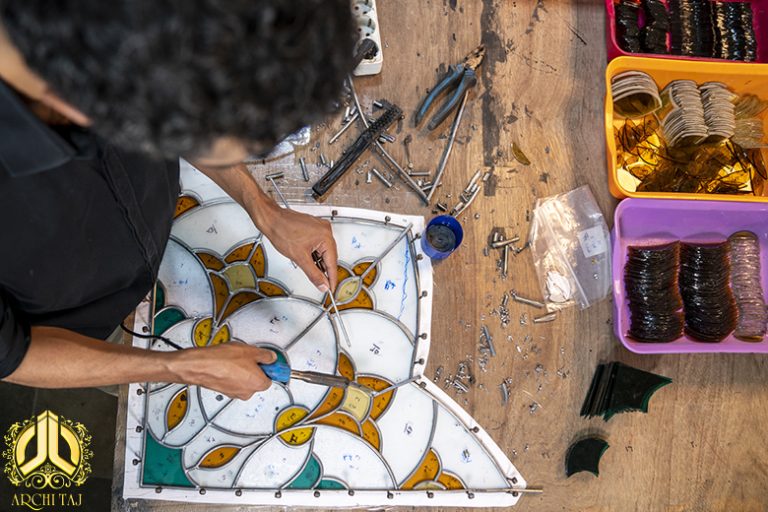

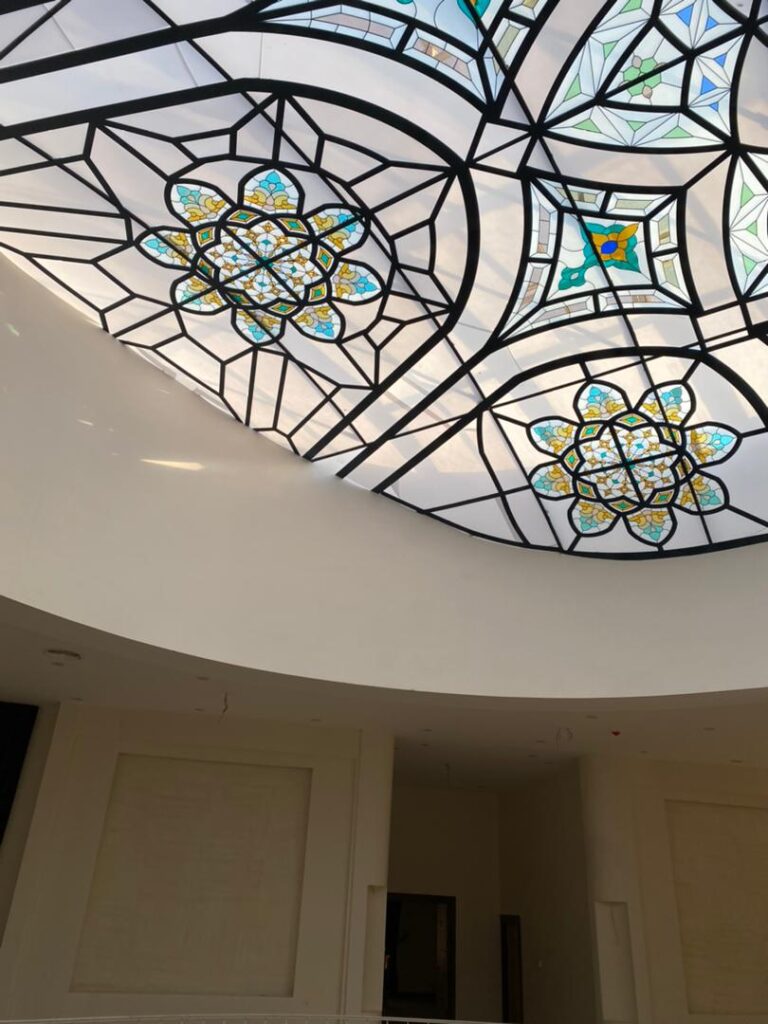

در ساخت استیند گلس ها از شیشه های رنگی و مات استفاده شده تا نقوش در ارتفاع 15 متری بتوانند دیده شوند . ساخت استیند گلس این پروژه که در حدود 150 متر مربع بوده است تماما در کارگاه اختصاصی آرچی تاج انجام شده و توسط دستان هنرمندان شیشه گر ساخته و مونتاژ شده اند تا اثری باشد در منظر نکاه میهمانان این ساختمان .

آب بند سازه که از مهمترین مسائل در کلیه سازه های ترکیبی می باشد همانند بسیاری از پروژه های دیگر با متد روز اروپا و طبق آیین نامه BS  انجام شده است تا در طول زمان کوچکترین مشکل و موردی برای آن پیش نیاید .

در حال حاضر ساخت سازه و شیشه ها به اتمام رسیده و پس از آماده شدن شرایط نصب شیشه این پروژه به اتمام خواهد رسید .

مشخصات فنی:

• قطر گنبد: 24 * 18 متر
• سبک: ایرانی
• محل پروژه : قرارگاه شهید باقری اتوبان محلاتی
• طراح : تیم فنی و مهندسی ارچی تاج
• مجری : گروه مهندسی آرچی تاج
• در حال اجرا
